Запорная арматура используется для перекрытия или уменьшения потока жидкости в трубопроводе. В нашем каталоге мы предлагаем широкий ассортимент современной и качественной запорной арматуры по типу и классификации.

Запорная арматура изготавливается на основе высококачественных материалов, за счет чего такие изделия отличаются длительным сроком эксплуатации и надежностью. В нашем онлайн-магазине вы сможете выбрать данные изделия в зависимости от поставленной задачи. В зависимости от назначения все изделия подразделяется на классы, где каждый класс запорной арматуры, в свою очередь, делится на следующие типы:

  • краны;
  • клапаны;
  • задвижки;
  • затворы.

Рассмотрим каждый тип арматуры более подробно.

Задвижка: запирающий или регулирующий элемент перемещается перпендикулярно оси потока рабочей среды.

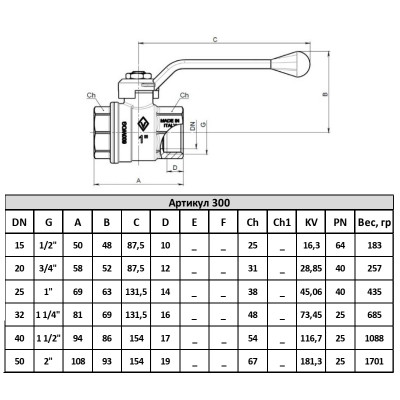

Кран: запирающий или регулирующий элемент имеет форму тела вращения и поворачивается вокруг собственной оси.

Затвор: запирающий или регулирующий элемент имеет форму диска, поворачивающегося вокруг оси, перпендикулярной или расположенной под углом к направлению потока рабочей среды.

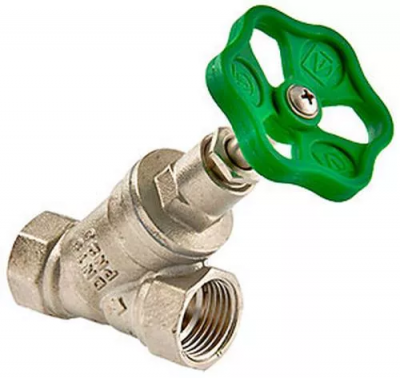

Клапан: запирающий или регулирующий элемент перемещается параллельно направлению потока рабочей среды.

Классификация запорной арматуры по функциональному назначению:

Запорно-невозвратная арматура необходима для того, чтобы пропускать поток жидкости только в одном направлении. Конструкция запирающих устройств такова, что препятствует обратному потоку. Типы запорно-невозвратной арматуры: межфланцевые клапаны, обратные шаровые клапаны, стальные подъемные клапаны, обратные двустворчатые клапаны.

Предохранительная арматура предназначена для выброса рабочей среды при избыточных давлениях. Устройства данного класса препятствуют возникновению аварийных ситуаций и других неприятных последствий. Предохранительная арматура включает в себя: клапаны предохранительные рычажные, клапаны предохранительные пружинные, обратные клапаны подъемные, обратные клапаны поворотные, отсечные клапаны, разрывные мембраны.

Регулирующая арматура служит для регулирования потоков и поддержания уровня давления и температуры. Регулирующая арматура - это регулирующие клапаны одно- и двух седельные, регулирующие вентили, регулирующие мембранные, распределительные клапаны, регуляторы давления до себя и после себя.

Как правило, диаметр прохода (ДУ/DN) совпадает с диаметром трубопровода, но в ряде случаев диаметр прохода может быть меньше, тогда устройство выбирается по пропускной способности. При выборе запорной арматуры для трубопроводов, в которых имеет место значительный расход рабочей среды, отдают предпочтение конструкциям с малым гидравлическим сопротивлением.

Итак, действия при выборе запорной арматуры должна быть следующей:

  • Определить назначение и условия работы арматуры: рабочая среда, давление, температура и прочее.
  • Определить DN присоединительных фланцев.
  • Выбрать метод управления арматурой.
  • Выбрать материалы корпусных деталей.
  • Определить требования к гидравлическим характеристикам арматуры: герметичность затвора, пропускная способность, расходные характеристики и т. д.
  • Выбрать класс арматуры.
  • Выбрать тип арматуры.
  • На основании имеющейся информации о номенклатуре арматуры и данных каталогов выбрать соответствующие изделия.
  • Определить геометрические параметры устройства: строительная длина, высота, тип и размеры фланцев, размеры и число болтов и прочее.

При выборе трубопроводной запорной арматуры крайне важно быть уверенным в качестве предлагаемой продукции. В нашем каталоге каждый покупатель может подобрать запорную арматуру, отвечающую всем стандартам качества.
